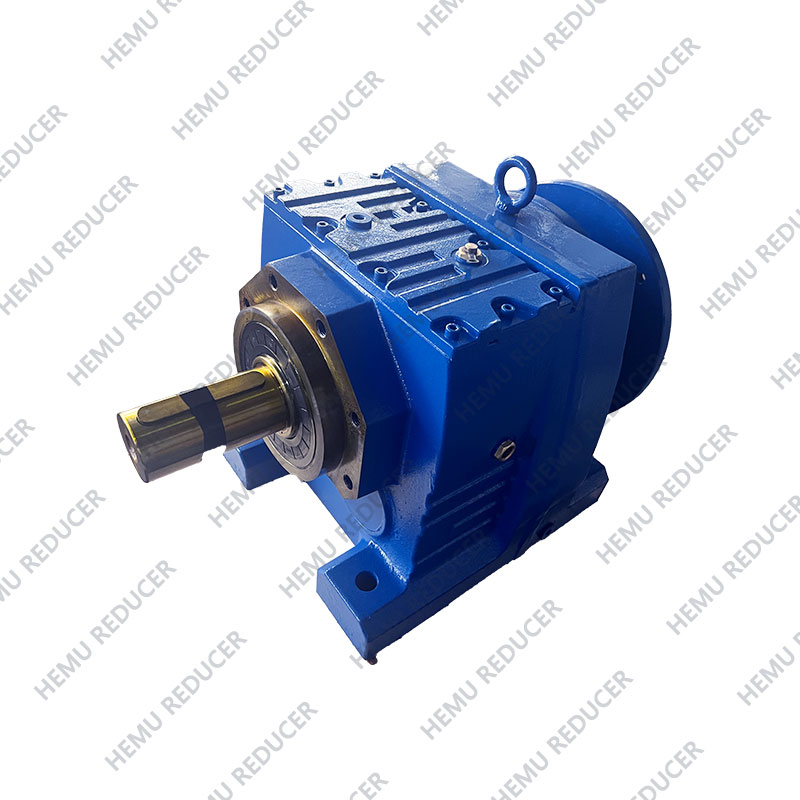

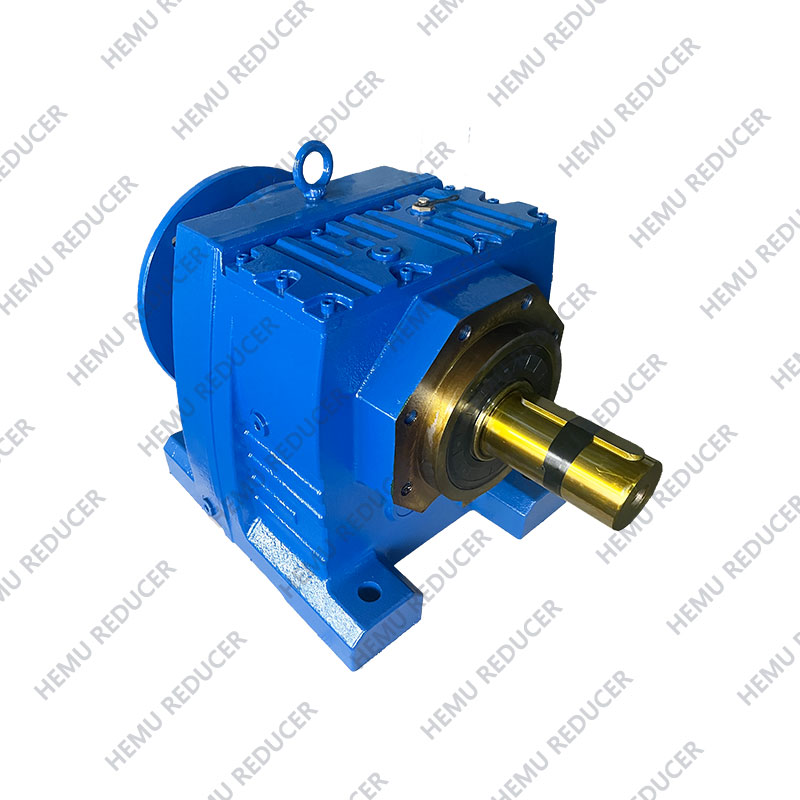

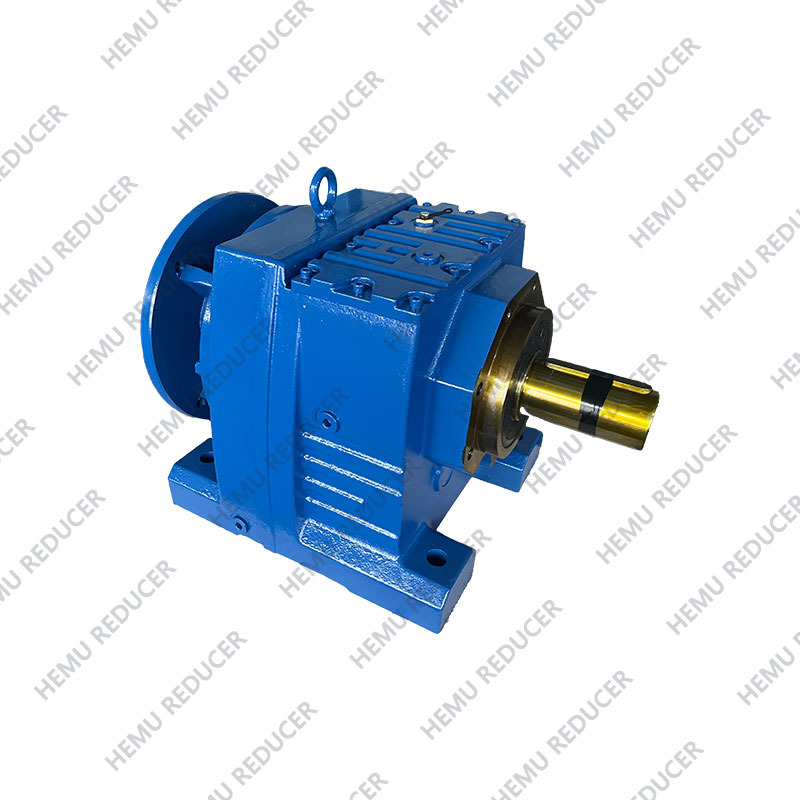

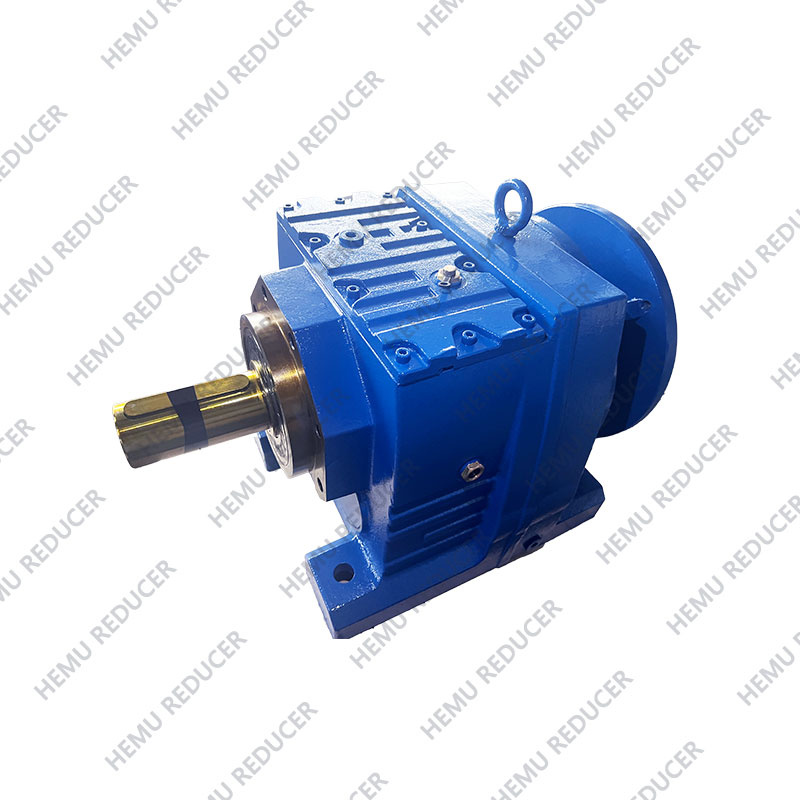

Дызайн спіральнай каробкі перадач серыі HR:Прапанова спіральных перадач
больш высокі ККД трансмісіі і меншы шум у параўнанні з цыліндрычнымі шасцярнямі, што робіць
яны падыходзяць для высакахуткасных сцэнарыяў цяжкіх нагрузак.
Кампактная структура:Вінтавая каробка перадач серыі HR
звычайна кампактна распрацаваны, каб зэканоміць месца для ўстаноўкі, падыходзіць для
прыкладання з абмежаваным месцам.
Высокая калянасць:Вінтавая каробка перадач серыі HR зроблена з
высокатрывалыя матэрыялы з высокай калянасцю і даўгавечнасцю, здольныя
вытрымліваюць вялікія радыяльныя і восевыя нагрузкі.
1.Высокая модульная канструкцыя
2. Падтрымка высокай загрузкі, стабільная перадача і нізкі ўзровень шуму.
3.Выдатная герметызацыя, шырокі спектр прамысловага прымянення.
4.Высокая эфектыўнасць і эканомія энергіі.
5.Save кошт і нізкае абслугоўванне.
1. Гавань і суднаходства
2. Пад'ёмнік і транспарт
3.Электрычная магутнасць
4.Здабыча вугалю
5.Цэмент і будаўніцтва
6.Папяровая і лёгкая прамысловасць
7.Chemical прамысловасці і навакольнага асяроддзя protection.Etc.
| Матэрыял корпуса | Чыгун/Каўкі чыгун |
| Цвёрдасць корпуса | HBS190-240 |
| Матэрыял перадач | Легіраваная сталь 20CrMnTi |
| Цвёрдасць паверхні зубчастых колаў | HRC58°~62° |
| Цвёрдасць стрыжня шасцярні | HRC33~40 |
| Матэрыял уваходнага / выхаднога вала | 42CrMo легаваная сталь |
| Цвёрдасць ўваходнага / выхаднога вала | HRC25~30 |
| Дакладнасць апрацоўкі зубчастых колаў | Дакладнае шліфаванне, 6~5 клас |
| Алей змазачны | GB L-CKC220-460, Shell Omala220-460 |
| Цеплавая апрацоўка | Гартаванне, цэментаванне, загартоўка і інш. |
| Эфектыўнасць | 94%~96% (у залежнасці ад ступені перадачы) |
| Шум (МАКС.) | 60~68 дБ |
| тэмп. Рост (MAX) | 40°C |
| тэмп. Рост (нафта) (МАКС.) | 50°C |
| Вібрацыя | ≤20 мкм |
| Люфт | ≤20 вуглавых хвілін |
| Марка падшыпнікаў | Падшыпнік лідара Кітая, HRB/LYC/ZWZ/C&U. Або іншыя маркі па запытах, SKF, FAG, INA, NSK. |
| Марка сальніка | NAK --- Запытаны Тайвань або іншыя брэнды |
| Памер | Цвёрды дыяметр вала. (мм) |
Цэнтральная вышыня (мм) |
Дыяметр выхаднога фланца. (мм) |
Магутнасць (кВт) |
Каэфіцыент | Дапушчальны крутоўны момант (Н. М) |
Вага (Сом) |
| 17 | Φ20K6 | 75 | Φ120/140 | 0,18-0,75 | 3,83-74,84 | 85 | 4 |
| 27 | Φ25K6 | 90 | Φ120/140 | 0.18-3.00 | 3,37-135,09 | 130 | 5.5 |
| 37 | Φ25K6 | 90 | Φ160/200 | 0.18-3.00 | 3,33-134,82 | 200 | 8.5 |
| 47 | Φ30K6 | 115 | Φ160/200 | 0,18-5,50 | 3,83-176,88 | 300 | 10 |
| 57 | Φ35K6 | 115 | Φ200/250 | 0,18-7,50 | 4,39-186,89 | 450 | 18 |
| 67 | Φ35K6 | 130 | Φ200/250 | 0,18-7,50 | 4,29-199,81 | 600 | 25 |
| 77 | Φ40K6 | 140 | Φ250/300 | 0.18-11.00 | 5.21-195.24 | 820 | 36 |
| 87 | Φ50K6 | 180 | Φ300/350 | 0.55-22.00 | 5,36-246,54 | 1550 | 63 |
| 97 | Φ60м6 | 225 | Φ350/450 | 0.55-30.00 | 4,49-289,74 | 3000 | 101 |
| 107 | Φ70м6 | 250 | Φ350/450 | 2.20-45.00 | 5.06-249.16 | 4300 | 153 |
